        DC電源線產品設計注意點及要求

        發布時間:2020-11-30 17:00?? 點擊量:

        1.DC電源線所用電線安規一般為UL2468.2464,為雙并線,常用線規有18AWG,20AWG,22AWG,24AWG,26AWG等,一條芯線印字,一條芯線印白條。
        2.如果DC電源線有特殊要求成品搖擺的,建議在導體中增加尼龍絲和銅箔絲來達到搖擺能通過的目的,還有另一種辦法就是將內線規的導體根數改多,導體改細一些。一般要求成品搖擺測試條件為:吊重200克,頻率40次/分,角度左右60度,次數:1000次以上。

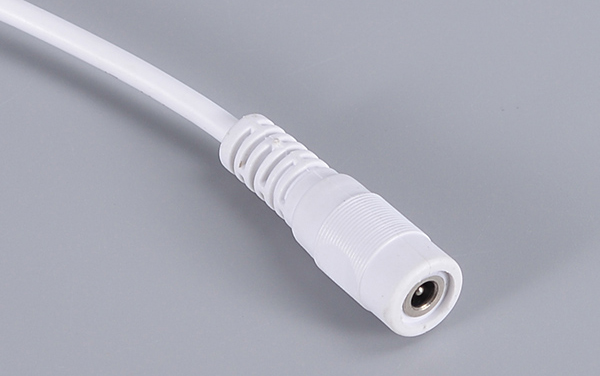

        DC電源線

        3.DC電源線外被膠料要用硬一些的,如45P?PVC料,如果太軟的話,導體內縮狀況很嚴重,而且全自動浸錫機很難剝掉外被之膠皮。
        4.鍍錫端不建議用常規的加工工藝來進行生產,常規的加工方式為:分線→脫絕緣→扭導體→鍍錫→比剪導體,這樣加工不但效率低,而且不良率也高,建議用全自動浸錫機一次性進行處理到位。
        5.一般要求18AWG,20AWG,22AWG,24AWG電線本身吊重要達到10KG/1分鐘,26AWG電線要求吊重要達到8KG/1分鐘,如果有達不到吊重要求的,建議要從以下幾個方面進行改善:
        a.導體有沒有扭絞。
        b.導體有沒有增加填充物。
        c.膠料有沒有經力。
        d.電線O.D是否偏下限。
        6.產品之SR一般要求吊重為4KG或5KG/1分鐘,如有達不到的,建議從以下幾個方面進行改善:
        a.電線外被生產粗糙一些,并做成霧面。
        b.成型SR溫度要高一些,如可設定到180攝氏度以上,讓成型料與電線外被盡量相融合。
        c.用原料進行成型,不要用再生料。
        d.開模前,如果模溫溫度還不夠的話,要先多打一些空模。
        e.成型料盡量調試多一些。f.成型壓力要大一些。
        g.DC電源線外被成型SR處不能帶油性,或在成型時不要在電線外被上沾有脫膜劑。
        h.如果以上這一些辦法都不行的話,唯一的辦法就是在成型SR處之電線外被上先擦一些丙酮,之后才成型,這樣的話,其SR拉力是絕對能通過的。
        7.SR吊重時,要求芯線之導體內縮2mm最大/1分鐘,這主要就是抽線方面的問題了,要求抽線要用45P的膠料,而且導體要對絞,外被要抽緊就行了。
        8.像這一種DC線之產品,因產品工藝簡單,而且成品單價又低,故一般都不要成型內模,為了節約膠料及防止外模縮水問題,DC插頭長度要依各模具進行設計,盡量設計在模具里面之長度要長一些,但又要防止在成型時外露的問題。
        9.此類產品DC電源線的DC插頭外模一般可以開一出六穴,其模條可以用活動式的插銷,如果其DC插頭內徑在1.0mm或以下的,其插銷只能開成炮管式的了,因如果還是開成炮管式插銷的話,其插針在成型時很容易斷掉;另外,SR模具可以開一出八穴的,用模條進行定位,這樣成型的速度相當快。
        10.SR卡位尺寸非常重要,如果尺寸太小的話,會造成客戶在組裝時會有松動的現象;如果卡位尺寸太大的話,會造成客戶在組裝時非常的困難,有時還會出現裝不進的問題。
        11.DC電源線DC插頭內徑深度一般為10.5mm左右,這一個尺寸相當重要,因關系到電氣方面。

        DC電源線
